Pantograf Mekanizması – 51012

Pantograflar, paralelogramlar gibi birbiri ile birlikte hareket eden iki kafaya sahip mekanik tasarımlardır. Pantograf mekanizması ile kafalar birbirlerine belirli bağlantılarla bağlı olduğu için kafalardan birinin yaptığı bir hareketi aynı anda diğer kafa da izler. Buradaki fark kafaların çizdiği şekillerin birbirlerinden farklı boyutlarda ancak orantılı olarak aynı olmasıdır.

Bir pantograf nedir?

Pantograf mekanizması, çizim atölyeleri-geometrik şekiller veya herhangi bir şekilde, alanları büyütülmüş veya küçültülmüş bir ölçekte verilen çoğaltılması için kullanılan geometrik bir enstrümandır. Kesici takımlar rehberlik için de kullanılır.

Pantografın çalışma şeklini tam olarak anlayabilmek için aşağıdaki simülatördeki mavi kolları hareket ettirebilirsiniz. Kafalar hareket ettikçe çizim yapacaktır ve oluşan çizimler birbirinin orantılı olarak büyütülmüş kopyası olacaktır.

Pantograph Simulator

Warning : Flash Animation May not Work on Some Browsers and Mobile Platforms !

Kaynaklar

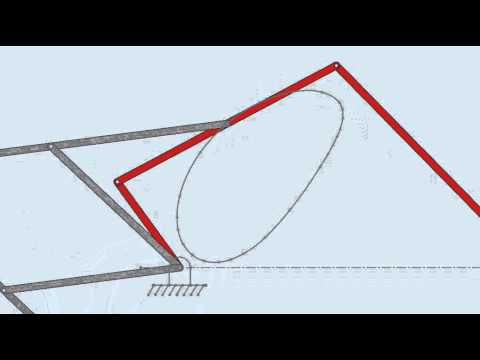

Pantograph – Copying a path of point on a coupler of Four Bar Linkage – (http://youtu.be/TAj0hFhFSGc)
