Watt Düz Çizgi Mekanizması 51016

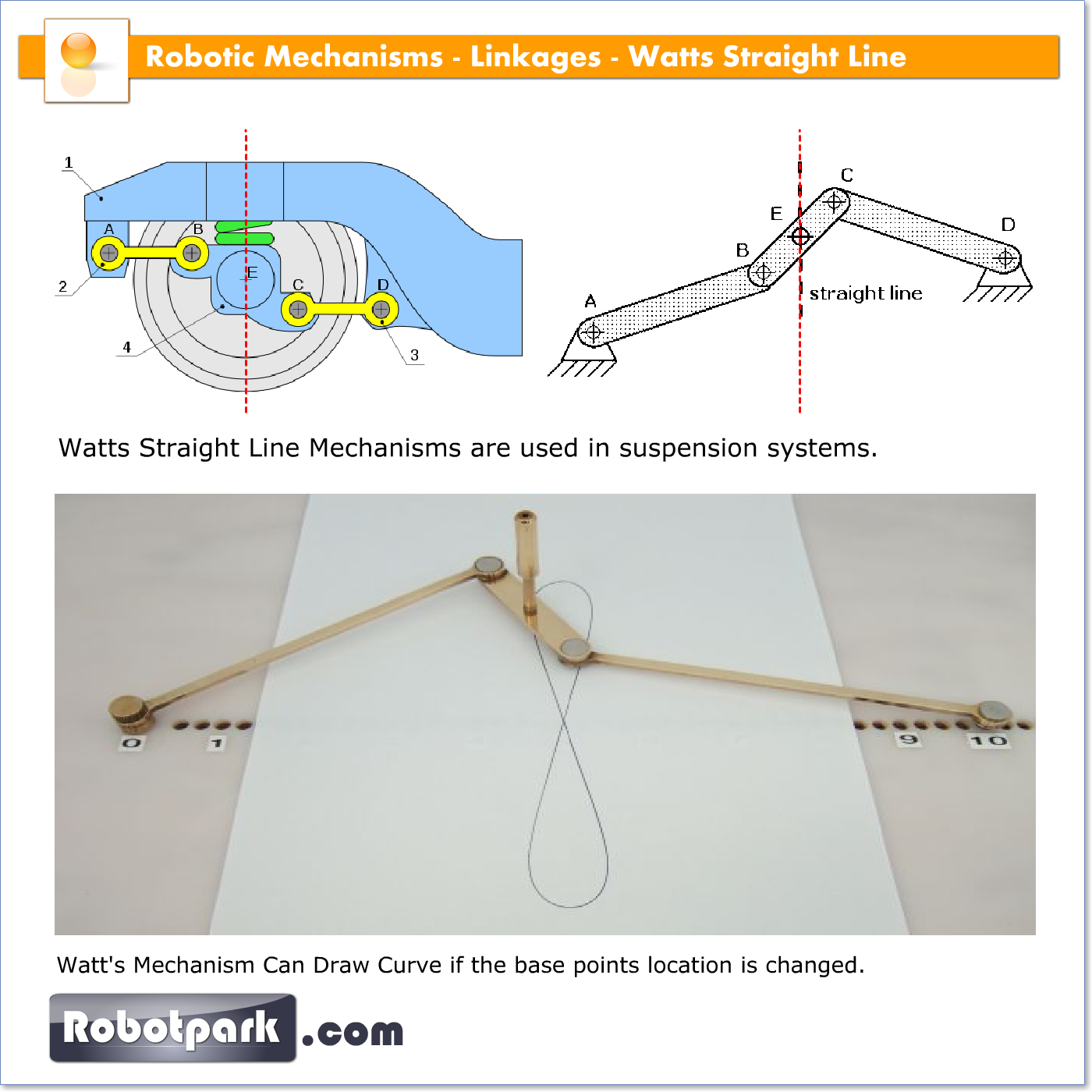

Watt’ın düz çizgi mekanizması kısa düşey bir düz doğru gösterebilir. Eşit uzunluklar AB ve CD, sırasıyla A ve D noktalarından menteşelenmiştir. Bağlayıcı parça BC’nin orta noktası E, bütün mekanizmanın yolculuğu sırasında 8’e benzer bir şekil çizer. Ancak yolculuğun bir kısmında düzgün bir çizgi oluşur çünkü E noktası hareketin tepesinde sola, dipinde ise sağa ıraksar. Bu bağlantı İskoç enstrüman üreticisi James Watt tarafından yaklaşık 1769 yılında ilk buharlı pompada kullanılmıştır. Bu mekanizma erken buharlı makinelerde öne çıkmıştır.

Watt’ın bağlantısı zincir halinde üç çubuktan oluşur. Zincirin dış tarafında iki adet eşit uzunlukta çubuk ve ortalarında daha kısa boyda başka bir çubuk bulunur. Uzun çubukların dışarıdaki bitiş noktaları sabitlenmiştir.

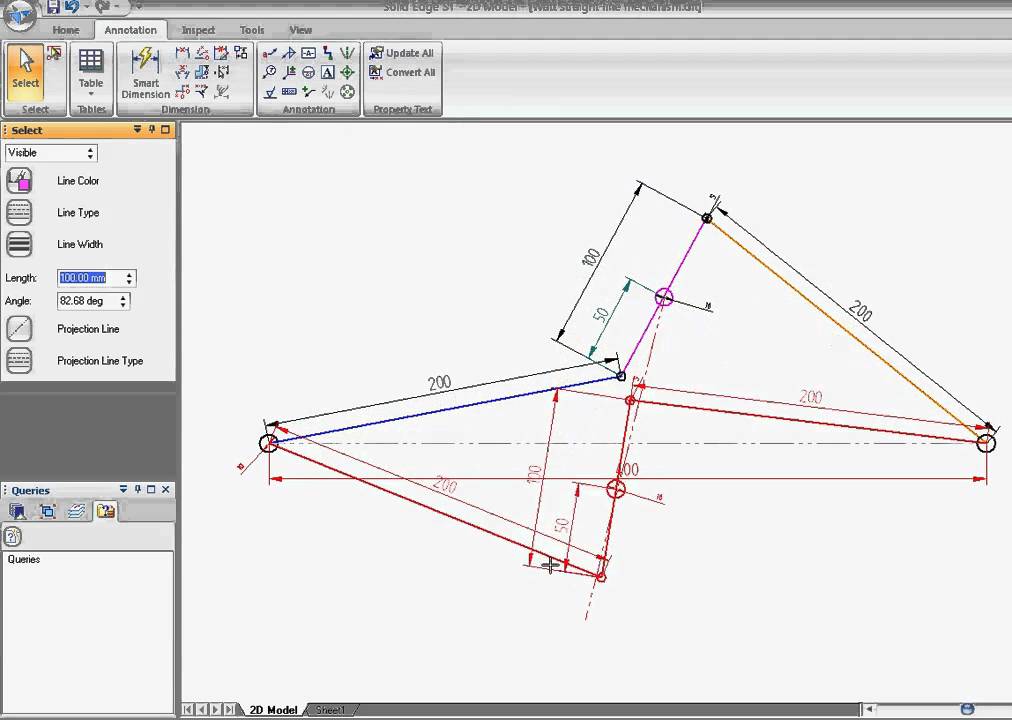

• Bağlantı oranları: L1 = L3, P noktası L2’nin orta noktası
• Bu örnekte: L1 = 4, L2 = 2, L3 = 4, P noktası L2’nin orta noktası

Watt Düz Çizgi Mekanizması – Simülatörü
